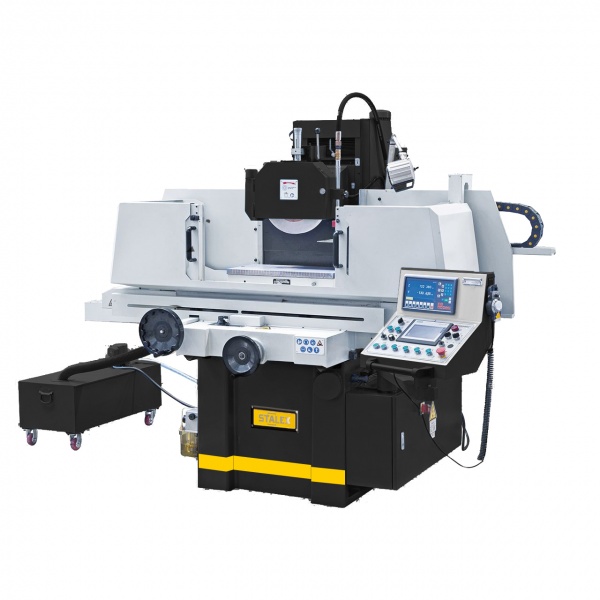

Stalex SG 3063 AHD Полуавтоматический плоскошлифовальный станок
Полуавтоматический плоскошлифовальный станок STALEX, модель SG 3063 AHD
4 025 500 ₽/шт.
методом шлифования черных металлов, а также материалов, поддающихся абразивной
обработке.
Станина станка отлита из высококачественного чугуна с толстыми стенками,
отшлифована и отшабрена, усилена ребрами жесткости
Включает в себя управление Siemens PLC для программирования простых циклов
шлифования с помощью сенсорного экрана.
Сложная гидравлическая система обеспечивает мягкое управление столом даже при
высокой нагрузке на стол.
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
Регулируемое продольное и поперечное движение стола с помощью концевых
упоров
Автоматический подъем шпинделя, после окончания программы.
Шпиндель опирается на точные подшипники, установленные с предварительным
натягом, что позволяет выполнять точные операции шлифования.
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и
направляющих.
Максимально возможная стандартная комплектация позволяет широко использовать
возможности станка.
Выносной пульт управления с PLC контроллером Siemens
Электрокомпоненты Siemens
Изготовлен по стандартам CE
.
Комплект поставки
Электромагнитный стол
Шлифовальный круг с фланцами и
съемником
Балансировочный стенд с оправкой
Система СОЖ с магнитным
сепаратором
Защита гидростанции
Защитное ограждение стола
Приспособлении для параллельной
правки круга
Выносной пульт, PLC контроллер
Siemens(русифицированный)
Электронный маховичок ручного
перемещения по осям Y/Z
УЦИ по 2-м осям
Алмазный карандаш
Лампа местного освещения
Защитный экран
Регулировочные опоры
Инструмент для обслуживания
Размер стола
305х635 мм
Макс. длина продольного шлифования
765 мм
Макс. длина поперечного шлифования
340 мм
Макс. расстояние ось шпинделя-стол
580 мм
Размер электромагнитного стола
300х600 мм
Максимальная нагрузка на стол
270 кг
Скорость продольного перемещения стола, плавно
7-25 м/мин
Автоматическое перемещение стола
0,1-8 мм/цикл
Автоподача вертикальная
0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение
460 мм/мин
Вертикальное перемещение шпинделя за оборот маховика
2 мм/об
Цена деления нониуса вертикального перемещения
0,005 мм
Автоматическое перемещение стола
0,5-8 мм/цикл
Поперечный ход стола за оборот маховика
5 мм/об
Ускоренное поперечное перемещение стола
990 м/мин
Цена деления нониуса поперечного переем.
0,02 мм
Частота вращения шпинделя
1450 об/мин
Диаметр шлифовального круга
350 мм
Ширина шлифовального круга
40 мм
Отверстие шлифовального круга
127 мм
Мощность шпинделя
4,0 кВт
Общая номинальная мощность
9,0 кВт
Двигатель СОЖ
0,125 кВт
Объем бака СОЖ
100 л
Объем бака гидросистемы
85 л
Мощность двигателя гидравлики
2,2 кВт
Двигатель вертикальной подачи
0,5 кВт
Двигатель поперечной подачи
0,04 кВт
Занимаемая площадь (ДхВ), мм
2350х2220х1910
Масса нетто/брутто
2375/2850 кг
Т-образный паз
3/14 мм
