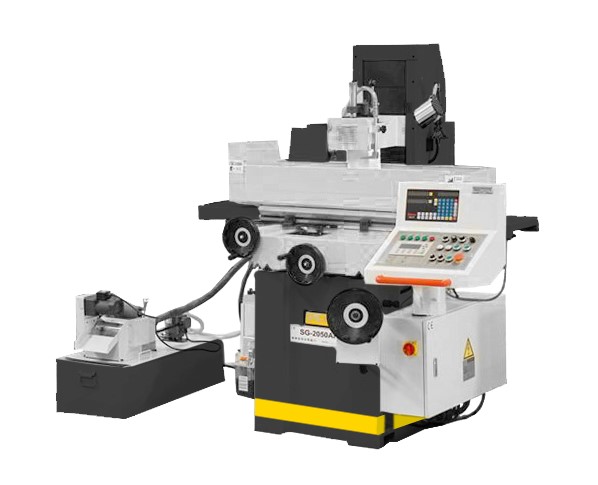

Stalex SG 2550 AHD Полуавтоматический плоскошлифовальный станок
Полуавтоматический плоскошлифовальный станок STALEX, модель SG 2550 AHD
3 647 200 ₽/шт.
методом шлифования черных металлов, а также материалов, поддающихся абразивной
обработке.
Станина станка отлита из высококачественного чугуна с толстыми стенками,
отшлифована и отшабрена, усилена ребрами жесткости
Включает в себя управление Siemens PLC для программирования простых циклов
шлифования с помощью сенсорного экрана.
Сложная гидравлическая система обеспечивает мягкое управление столом даже при
высокой нагрузке на стол.
Отдельный гидравлический блок, позволяет избежать вибрации и тепловой нагрузки.
Регулируемое продольное и поперечное движение стола с помощью концевых
упоров
Автоматический подъем шпинделя, после окончания программы.
Шпиндель опирается на точные подшипники, установленные с предварительным
натягом, что позволяет выполнять точные операции шлифования.
Автоматическая система смазки, обеспечивает достаточную смазку ходового винта и
направляющих.
Максимально возможная стандартная комплектация позволяет широко использовать
возможности станка.
Выносной пульт управления c PLC контроллером Siemens
Электрокомпоненты Siemens
Изготовлен по стандартам CE
.
Комплект поставки
Электромагнитный стол
Шлифовальный круг с фланцами и
съемником
Балансировочный стенд с оправкой
Система СОЖ с магнитным сепаратором
Приспособление для параллельной правки
Алмазный карандаш
Электронный маховичок ручного
перемещения по осям Y/Z
Защита гидростанции
Защитное ограждение стола
Выносной пульт, PLC контроллер
Siemens(русифицированный)
УЦИ по 2-м осям
Лампа местного освещения
Защитный экран
Регулировочные опоры
Инструмент для обслуживания
Размер стола
250х510 мм
Макс. длина продольного шлифования
560 мм
Макс. длина поперечного шлифования
275 мм
Макс. расстояние ось шпинделя-стол
450 мм
Размер электромагнитного стола
250х500 мм
Максимальная нагрузка на стол
180 кг
Скорость продольного перемещения стола, плавно
7-25 м/мин
Автоматическое перемещение стола
0,1-8 мм/цикл
Автоподача вертикальная
0,005/0,01/0,02/0,03/0,04/0,05 мм
Ускоренное вертикальное перемещение
480 мм/мин
Вертикальное перемещение шпинделя за оборот маховика
2 мм/об
Цена деления нониуса вертикального перемещения
0,005 мм
Скорость поперечного перемещения стола
0,5-8 мм/цикл
Поперечный ход стола за оборот маховика
4 мм/об
Ускоренное поперечное перемещение стола
990 м/мин
Цена деления нониуса поперечного переем.
0,02 мм
Частота вращения шпинделя
2850 об/мин
Диаметр шлифовального круга
200 мм
Ширина шлифовального круга
20 мм
Отверстие шлифовального круга
31,75 мм
Мощность шпинделя
2,2 кВт
Общая номинальная мощность
3,75 кВт
Двигатель СОЖ
0,125 кВт
Объем бака СОЖ
50 л
Объем бака гидросистемы
70 л
Мощность двигателя гидравлики
0,75 кВт
Двигатель вертикальной подачи
0,5 кВт
Двигатель поперечной подачи
0,04 кВт
Занимаемая площадь (ДхВ), мм
1900х2050х1840 мм
Габариты упаковки, мм
2000х2100х1950
Масса нетто/брутто
1750/2050 кг
