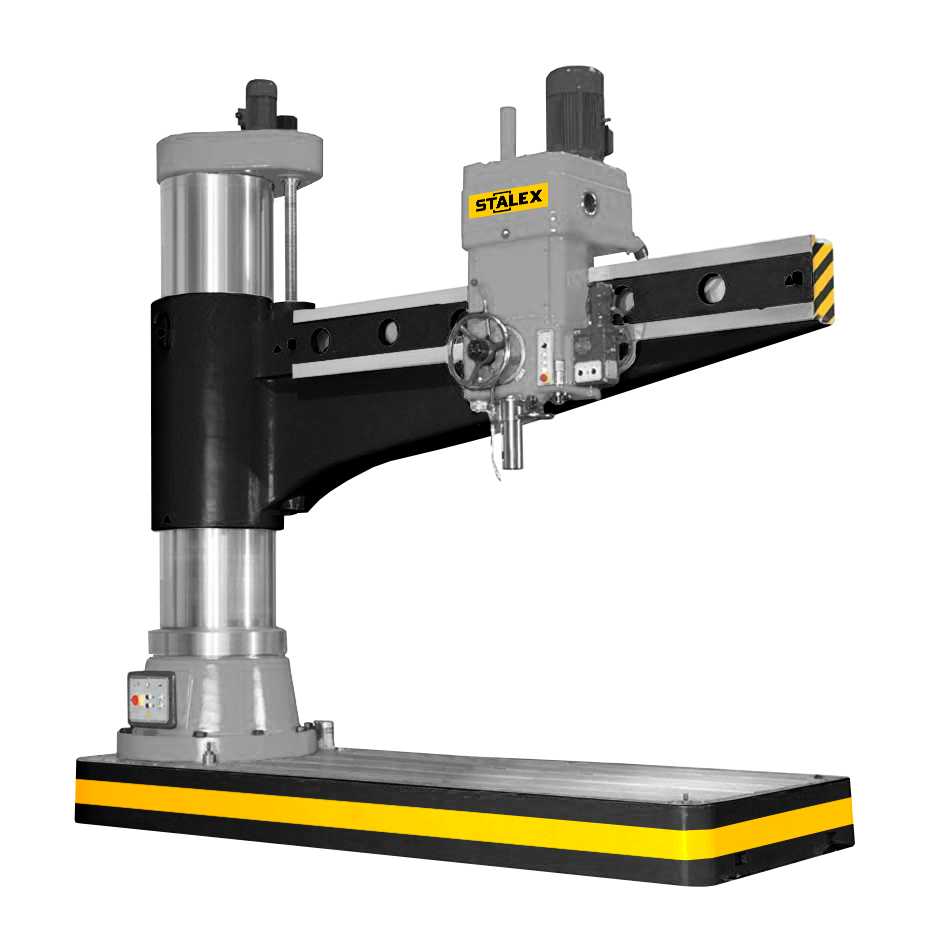

Stalex RD3100x100 Станок радиально-сверлильный
Радиально-сверлильный станок STALEX, серии RD
14 433 600 ₽/шт.
развертывания, нарезания резьбы и т.п. обрабатываемых резанием металлов и полимерных
материалов. Станки предназначены для обработки отверстий в средних и крупных деталях. Все
основные узлы станка изготовлены из высокопрочных сталей и сплавов, отличается высокой
прочностью и долговечностью. Механизмы управления станком находятся на передней части
шпиндельной бабки. Насос и бак СОЖ располагаются в основании станка.
o Шпиндельная головка имеет закаленные и
шлифованные шестерни, смонтированные на
шлицевых валах;
o Консоль имеет ребра жесткости, чтобы
противостоять напряжению и
минимизировать отклонения;
o Шпиндель из высокоуглеродистой стали с
направляющим пазом и усиленными
подшипниками;
o Электрокомпоненты Schneider electric
o Изготовлен по стандарту СЕ
Комплект поставки
1) Система подвода СОЖ
2) Рабочий стол
3) Переходные оправки
4) Рабочая лампа
5) Ящик с инструментами
6) Инструкция
Макс. Ø сверления, сталь:
100 мм
Макс. Ø резьбонарезания, сталь/чугун
М70/М80
Диаметр колонны:
700 мм
Расстояние между шпинделем и колонной (мин/макс):
570-3150 мм
Горизонтальное перемещение головки по консоли:
2580 мм
Расстояние между шпинделем и основанием (мин/макс):
750-2500 мм
Вертикальное перемещение консоли:
1250 мм
Поворот консоли вокруг стойки, мм
±180°
Рабочая зона стола (ДхШхВ): мм
1250х800х630
Конус шпинделя:
MТ-6
Ход пиноли шпинделя:
500 мм
Диапазон вращения шпинделя,22
8-1000 об/мин
Автоподача пиноли шпинделя,16
0,06-3,2 мм/об
Макс. допустимый крутящий момент на шпинделе
2450 Nm
Макс. допустимое давление подачи шпинделя
50000N
Тип зажима: шпиндельной головки/колонны
гидравлика
Мощность двигателя:
15 кВт
Скорость подъема консоли:
0,61 м/мин
Мощность насоса СОЖ:
0,09 кВт
Мощность двигателя подъема
3,0 кВт
Мощность мотора гидравлики
0,75 кВт
Размер основания, мм
2900х1250х250 мм
Габаритные размеры (ДхШхВ):
4780х1630х4720 мм
Масса нетто/брутто:
20 000 кг
